Rysunek techniczny wykonany zgodnie z przepisami i obowiązującymi zasadami -stał się językiem, którym porozumiewają się inżynierowie i technicy wszystkich krajów. Powszechne i międzynarodowe znaczenie rysunku technicznego umożliwia korzystanie z wynalazków i ulepszeń z całego świata.

Norma jest to ustalona, ogólnie przyjęta zasada, reguła, wzór, przepis, sposób postępowania w określonej dziedzinie.

Normalizacja jest to opracowywanie i wprowadzanie w życie norm, ujednolicanie.
Aby rysunek techniczny mógł rzeczywiście spełniać rolę międzynarodowego języka wszystkich inżynierów i techników musi być sporządzony według ściśle określonych zasad i przepisów. Zasady te z kolei muszą być stosowane i przestrzegane przez wszystkie kraje, które współpracują ze sobą w zakresie wymiany myśli naukowo-technicznej. Norma to ustalona, ogólnie przyjęta zasada, reguła, wzór, przepis, sposób postępowania w określonej dziedzinie. Normalizacja jest to opracowywanie i wprowadzanie w życie norm, ujednolicanie.

ODMIANY RYSUNKU TECHNICZNEGO

1. Ze względu na sposób wykonania:

• rysunki szkicowe, wykonywane odręcznie,
• rysunki wykonywane w określonej podziałce, przy użyciu przyborów rysunkowych,
• rysunki wykonane komputerowo, przy użyciu programów komputerowych do wspomagania projektowania, umożliwiające tworzenie rysunków 2D lub 3D.

2. Ze wzglądu na złożoność:

• rysunki złożeniowe, przedstawiające wszystkie zespoły i części urządzenia w złożeniu lub wszystkie części zespołu w złożeniu,
• rysunki części, przedstawiające jedną część maszynową.

3. Ze względu na metody rzutowania:

• rysunki w rzutach prostokątnych,
• rysunki w rzutach aksonometrycznych.

RODZAJE RYSUNKÓW TECHNICZNYCH

Odręczny szkic techniczny
Wykonany najczęściej na białym papierze. Szkic techniczny służy do wstępnego zapisu informacji technicznej. Nie musi spełniać wszystkich kryteriów rysunku technicznego.
Rysunek techniczny wykonawczy
Jest jednym z najważniejszych rysunków. Pozwala odtworzyć kształt przedmiotu z wymiarami. Zawiera informacje na temat dokładności wykonania wytworu, rodzaju materiału. Na rysunku wykonawczym znajdują się konieczne rzuty przedmiotu oraz wymagane przekroje. Rysunek wykonawczy musi być wyposażony w tabelkę rysunkową. Musi ona oprócz wielu koniecznych danych zawierać numer rysunku oraz wielkość podziałki. Numer rysunku powinien być zgodny z numerem części na rysunku zestawieniowym.
Rysunek techniczny złożeniowy
Jest przedstawieniem wytworu w całości. Na rysunku muszą być uwidocznione wszystkie części wytworu. W związku z tym w rysunkach złożeniowych stosuje się rzutowanie aksonometryczne i przekroje. Wszystkie części wytworu muszą być ponumerowane i opisane w tabelce rysunkowej.
Rysunek techniczny montażowy
Pokazuje nam sposób montażu wytworu techniki. Nie zawiera wymiarów wytworu (czasem zdarza się, że podane są wymiary gabarytowe).
Rysunek architektoniczno-budowlany
Rysunek przedstawiający budynek lub jego detali służący jako podstawa wykonania prac budowlanych. Rysunek taki wykonywany jest najczęściej przez kreślarza pod nadzorem architekta lub technika architektury lub inżyniera budownictwa i wchodzi w skład projektu budowlanego.
Rysunek elektryczny
Jest graficznym dokumentem konstrukcyjnym, na którym za pomocą symboli graficznych przedstawia się części składowe obiektu

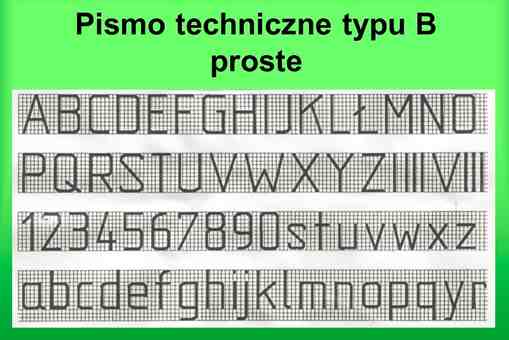

PISMO TECHNICZNE

TABLICZKA RYSUNKOWA

Przykład wypełnionej tabeli:
